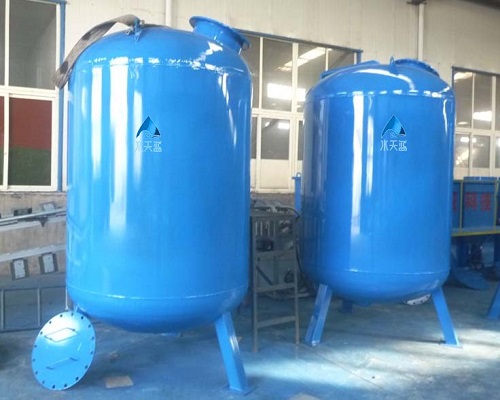

水天藍蜂窩煤活性炭過濾器規格型號匯總
| 型號 | STLDJZ-1 | STLDJZ-2 | STLDJZ-3 | STLDJZ-4 | STLDJZ-5 | STLDJZ-6 |
| 進、出水口管道直徑 | DN100 | DN200 | DN200 | DN200 | DN200 | DN200 |
| 排污口管道直徑 | DN80 | DN100 | DN100 | DN100 | DN100 | DN100 |
| 運行流速 | 15-50m3/h | 30-100m3/h | 45-150m3/h | 60-200m3/h | 70-250m3/h | 90-300m3/h |
| 最大運行壓力 | 0.6MPa | 0.6MPa | 0.6MPa | 0.6MPa | 0.6MPa | 0.6MPa |
| 過濾面積 | 1.13 | 2.26 | 3.39 | 4.52 | 5.65 | 6.78 |
| 罐體高度 | 1320mm | 2640mm | 3960mm | 5280mm | 6600mm | 7920mm |
| 活性炭重量 | 0.6t | 1.2t | 1.8t | 2.4t | 3t | 3.6t |
| 排污閥接口 | 4"*3" | 4"*3" | 4"*3" | 4"*3" | 4"*3" | 4"*3" |
運行方式 :自動控制
直徑 :6=3200mm
臺數 (:981臺用備)
工作溫度 :5-45C
濾料層高無煙煤:400mm/0.8-1.8mm高
石英砂:800mm/0.5-1.0mm高
設備運行流速 :V=8.7m/h
設備運行流量 :Q=70r/h
設備反洗水強度:Q=12-14L/
設備空氣榛洗強度 :Q=18-22L/(m.s)
設計壓力 :0.6MPa
水壓試驗壓力 :0.8MPa
反洗膨脹高度:480mm(40%)
運行壓差（設備進出口）:0.05MPa
正常出力壓差:0.1MPa
空載荷重：6571kg
充水荷重：26580kg
運行荷重：41910kg
直邊高度：2000mm
總高度（不包括支腿高）：3800mm
進水配水型式：喇叭口
襯里材料:天然橡膠
襯里層數:1層
襯里厚度:3mm
設備人孔數量 :3套
直徑 :DN450mm
材料：碳鋼襯膠
數量:1套
規格（長/寬）:400/150mm
視鏡材料:有機玻璃
視鏡厚度:40mm
接口法蘭公稱直徑公稱壓力:
進水接口:DN125
出水接口:DN125
反洗進水接口反洗:DN200
排水接口正洗排水:DN200
接口 :DN125
排氣接口 :DN50
進空氣接口 :DN125PN1.0
設備本體進水手動取樣，帶手動取樣閥門：
設備本體出水儀表及手動取樣，帶手動取樣閥門；
取樣閥規格：DN10型號
設備本體進水壓力表PN1.0MPa
設備本體出水壓力表PN1.0MPa
蜂窩煤活性炭過濾器設計工藝
1.蜂窩煤活性炭過濾器分為普通蜂窩煤活性炭過濾器和淺層蜂窩煤活性炭過濾器。工藝越復雜，涉及到的工序及零部件也就越多。
2.蜂窩煤活性炭過濾器一般是采用自動化控制系統，目前市面上的自動控制系統大多是采用的LPC自動控制系統，只需提前設置好參數，設備便可自動運行。
3.反洗是蜂窩煤活性炭過濾器設計工藝中非常重要的一項，反洗決定了蜂窩煤活性炭過濾器最終產水質量。
以上就是對蜂窩煤活性炭過濾器規格型號匯總，如您正有這方面的采購需求，可以選擇水天藍環保，水天藍環保專業生產各種類型多介質過濾器，可以為各類工業企業提供污水過濾工藝設計，并提供完善的安裝和售后技術維修支持。
本文由水天藍環保（http://www.aabbll.com/）原創首發，轉載請以鏈接形式標明本文地址或注明文章出處！
